Astuce #02

AUTOCAD – Création de plan 2D sur la base d’un relevé de point

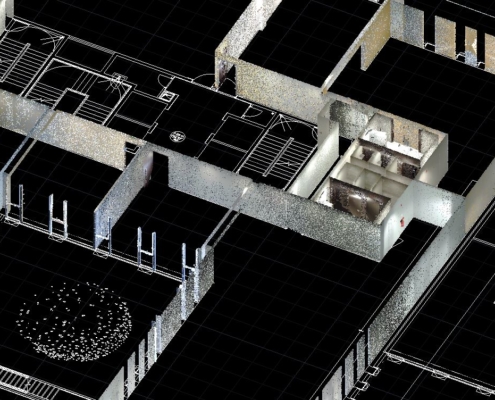

Vous avez réalisé votre relevé, consolidé et géoréférencé les points et il ne vous reste plus qu’à réaliser les plans 2D à partir de ces données… mais en chargeant le nuage de point dans AutoCAD et malgré vos puissants ordinateurs : ça rame, c’est lent… vous vous agacez car comme toujours il faut faire vite et bien !

Nous allons vous donner une petite astuce simple pour retrouver la fluidité d’AutoCAD !

A partir de votre logiciel de Trimble RealWorks, vous devez créer une ortho-image :

  •  Se positionner en vue de dessus,
  • Faire une boite pour filtrer en altimétrie la zone souhaitée,

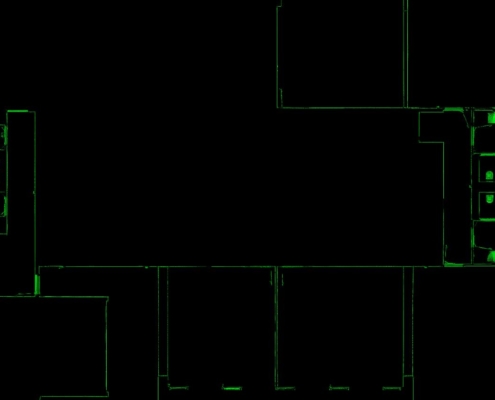

  • Exporter l’ortho-image haute définition en .tif

Le fichier .tif peut être lourd (quelques centaines de Mo) mais est très bien géré par AutoCAD.

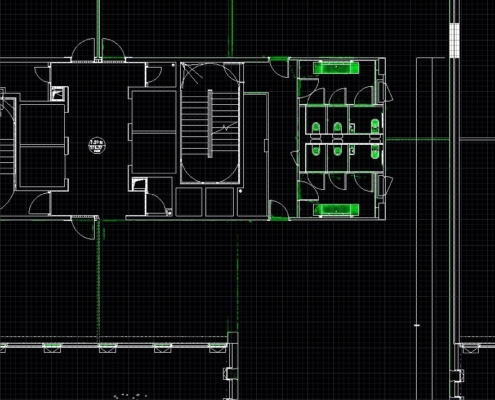

A présent, vous n’avez plus qu’à insérer en référence dans AutoCAD l’ortho-image et à dessiner votre plan 2D TQC !
